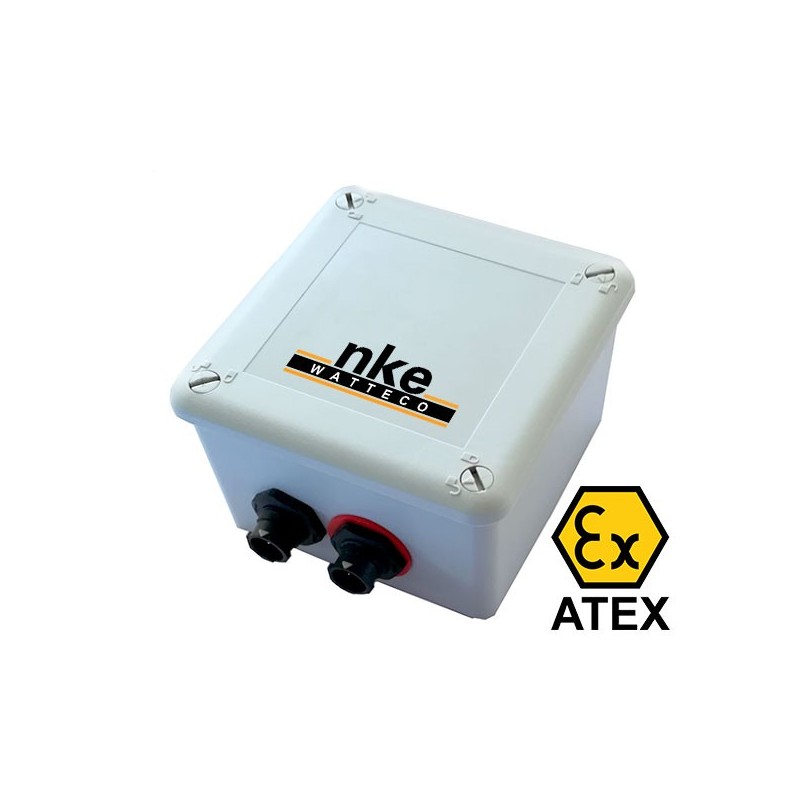

Sensore per lettura remota di contaimpulsi e misura analogica Toran'O - AtEx zona 1 - LoRaWAN - NKE Watteco

Riferimento: 50-70-150

Il sensore Toran'O AtEx zona 1 IP68 viene utilizzato per segnalare cambiamenti di stato, valori di conteggio impulsi e misurazioni analogiche di apparecchiature in un'area sensibile AtEx 1 come contatori di acqua, gas, elettricità o acqua, energia termica, pressostati meccanici , trasduttori di pressione.
Il sensore non richiede alcun collegamento fisico; i suoi dati vengono inviati su una rete radio LoRaWAN privata (richiede un gateway LoRaWAN) o gestiti (richiede un abbonamento).
Può essere utilizzato in un'area temporaneamente sommergibile.

Descrizione

Utilizzo

- In un'atmosfera esplosiva, vengono aumentati i valori dell'indice dei contatori di gas, elettricità, acqua o calore con uscita a impulsi. Monitoraggio della curva di carico.
- Rilevamento di perdite, frodi e lacerazioni (3 voci).
- Report di stato sui pressostati meccanici posti nelle aree sensibili dei siti GRTgaz.
- Associato ad una sonda di pressione, misure sulla rete del gas.

Caratteristiche del sensore di conteggio degli impulsi impermeabile e misurazioni analogiche Toran'O

LoRaWAN®, Classe A.
Facile da installare e utilizzare.
Compressione differenziale dei dati.
Protezione IP68 (impermeabilità fino a più di un metro per 1 ora; utilizzabile in zona temporaneamente sommergibile; collegamento al di fuori della zona sommergibile)
Fino a 8 anni di durata della batteria.

Certificazione AtEx zona 1
-Ex II 2 G
-Ex ib IIB, IIC T4 Gb
-Ex ib IIIC T135°C Db
--20 ≤ Tamb ≤ + 50 ° C

Interfaccia:
-3 ingressi S0 configurabili per conteggio impulsi e/o report di stato, frequenza 1-100 Hz.
- 1 Ingresso analogico: 4-20 mA.
- 2 ingressi analogici: 0-5 Volt
- 1 uscita alimentazione stabilizzata: 5 VDC

Durata della batteria: almeno 10 anni.
Impostazione dei parametri: 1 misurazione e 1 trasmissione al giorno (configurabile).
Energia: Batteria al litio intercambiabile SAFT LS17500 fornita su supporto.
HMI: ILS e LED visibili con il coperchio chiuso.
Antenna incorporata.

Parametri di sicurezza intrinseca; 4-20 mA:
- Uo = 18,9 V, Io = 91 mA, Po = 430 mW,
- Co = 1.6uF [IIB], Co = 262nF | IIC], Lo = 17mH [IIB],
- Lo = 4mH [IIC].
Parametri di sicurezza intrinseca; 0-5V:
- Uo = 6,51 V, Io = 67 mA, Po = 108 mW,
- Co = 500 uF [IIB], Co = 22 uF | IIC], Lo = 33 mH [IIB],
- Lo = 8mH [IIC].
Parametri di sicurezza intrinseca; S0:
- Uo = 6.33V, Io = 33uA, Po = 23uW,
- Co = 650uF [IIB], Co = 28uF | IIC], Lo = 1H [IIB], Lo = 1H [IIC].
- Ui = 25V, Ii = 450mA, Ci = 3.3nF, Li = 0H

Temperatura di esercizio da -20 a +50 ° C
CERTIFICAZIONE

EN, 61000-4-2,
EN 300-220-1 V2-4-1,
EN 301 489 V1-6-1,
QUESTO,
RoHS
