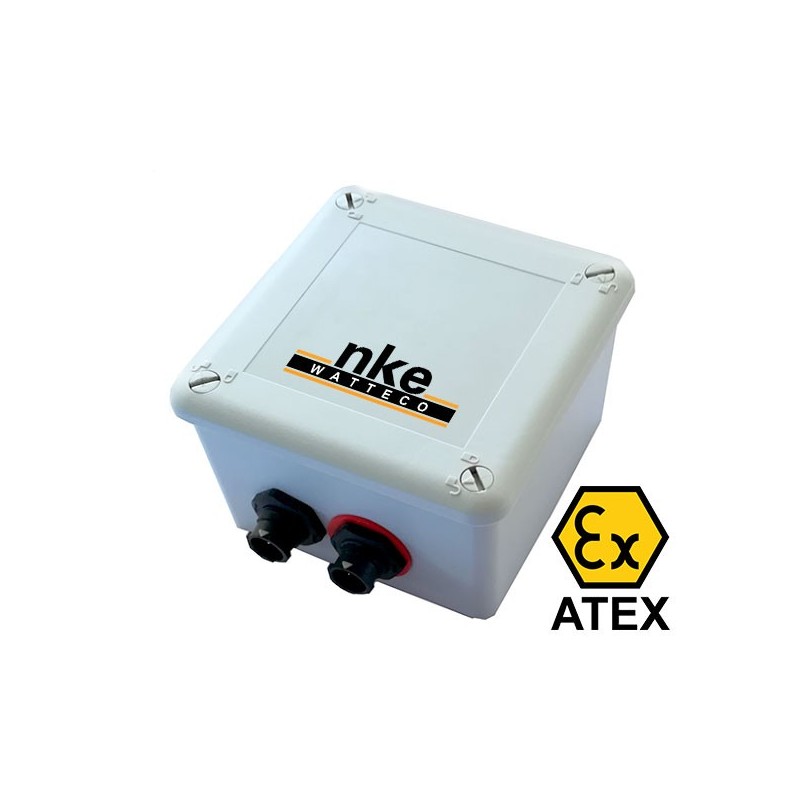

Sensor para lectura remota de pulsómetros y medición analógica Toran'O - AtEx zona 1- LoRaWAN - NKE Watteco

Referencia: 50-70-150

El sensor Toran'O AtEx zone 1 IP68 se utiliza para informar cambios de estado, valores de conteo de pulsos y mediciones analógicas de equipos en un área sensible a AtEx 1, como medidores de agua, gas, electricidad o agua. Energía térmica, presostatos mecánicos , transductores de presión.
El sensor no requiere ninguna conexión física; sus datos se envían a través de una red de radio privada LoRaWAN (requiere una puerta de enlace LoRaWAN) o se opera (requiere una suscripción).
Se puede utilizar en un área temporalmente sumergible.

Descripción

Utilizar

- En una atmósfera explosiva, se elevan los valores de índice de los contadores de gas, electricidad, agua o calor con salida de pulso. Seguimiento de la curva de carga.
- Detección de fugas, fraudes y roturas (3 entradas).
- Informe de estado de presostatos mecánicos colocados en zonas sensibles de los emplazamientos GRTgaz.
- Asociado a sonda de presión, medidas en la red de gas.

Características del sensor de conteo de pulsos a prueba de agua y mediciones analógicas Toran'O

LoRaWAN®, Clase A.
Fácil de instalar y usar.
Compresión diferencial de datos.
Protección IP68 (resistente al agua hasta más de un metro durante 1 hora; utilizable en área sumergible temporalmente; conexión fuera del área sumergible)
Hasta 8 años de duración de la batería.

Certificación AtEx zona 1
-Ex II 2 G
-Ex ib IIB, IIC T4 Gb
-Ex ib IIIC T135 ° C Db
--20 ≤ Tamb ≤ + 50 ° C

Interfaz:
-3 entradas S0 configurables para conteo de pulsos y / o reporte de estado, frecuencia 1-100 Hz.
- 1 entrada analógica: 4-20 mA.
- 2 entradas analógicas: 0-5 voltios
- 1 salida de fuente de alimentación estabilizada: 5 VDC

Duración de la batería: al menos 10 años.
Configuración de parámetros: 1 medición y 1 transmisión por día (configurable).
Energía: Batería de litio intercambiable SAFT LS17500 suministrada sobre un soporte.
HMI: ILS y LED visibles con la tapa cerrada.
Antena empotrada.

Parámetros de seguridad intrínseca; 4-20 mA:
- Uo = 18,9 V, Io = 91 mA, Po = 430 mW,
- Co = 1.6uF [IIB], Co = 262nF | IIC], Lo = 17mH [IIB],
- Lo = 4mH [IIC].
Parámetros de seguridad intrínseca; 0-5 V:
- Uo = 6.51V, Io = 67mA, Po = 108mW,
- Co = 500uF [IIB], Co = 22uF | IIC], Lo = 33mH [IIB],
- Lo = 8mH [IIC].
Parámetros de seguridad intrínseca; S0:
- Uo = 6.33V, Io = 33uA, Po = 23uW,
- Co = 650uF [IIB], Co = 28uF | IIC], Lo = 1H [IIB], Lo = 1H [IIC].
- Ui = 25 V, Ii = 450 mA, Ci = 3,3 nF, Li = 0 H

Temperatura de funcionamiento -20 a +50 ° C
CERTIFICACIÓN

EN, 61000-4-2,
EN 300-220-1 V2-4-1,
EN 301 489 V1-6-1,
ESTA,
RoHS
